Generación de unidades de paneles solares de 5kw

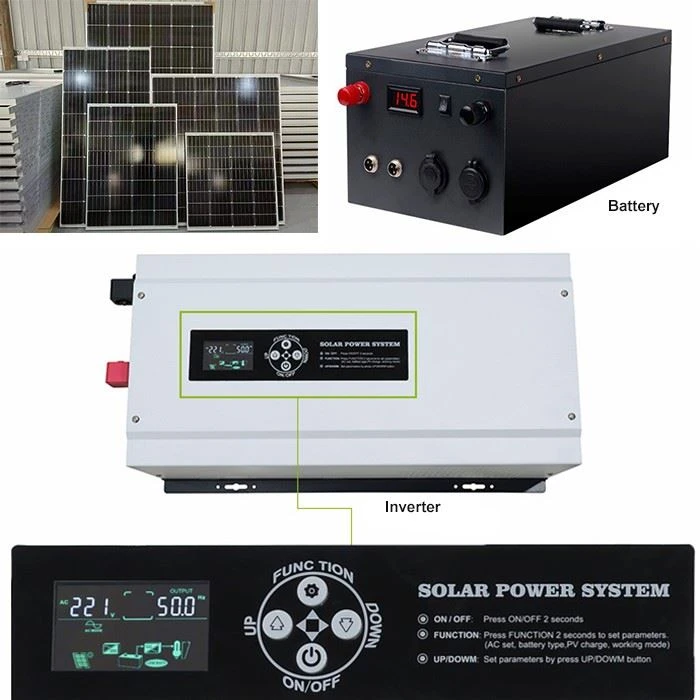

Componentes del sistema de energía solar,

Panel solar, caja combinadora, controlador, batería, inversor.

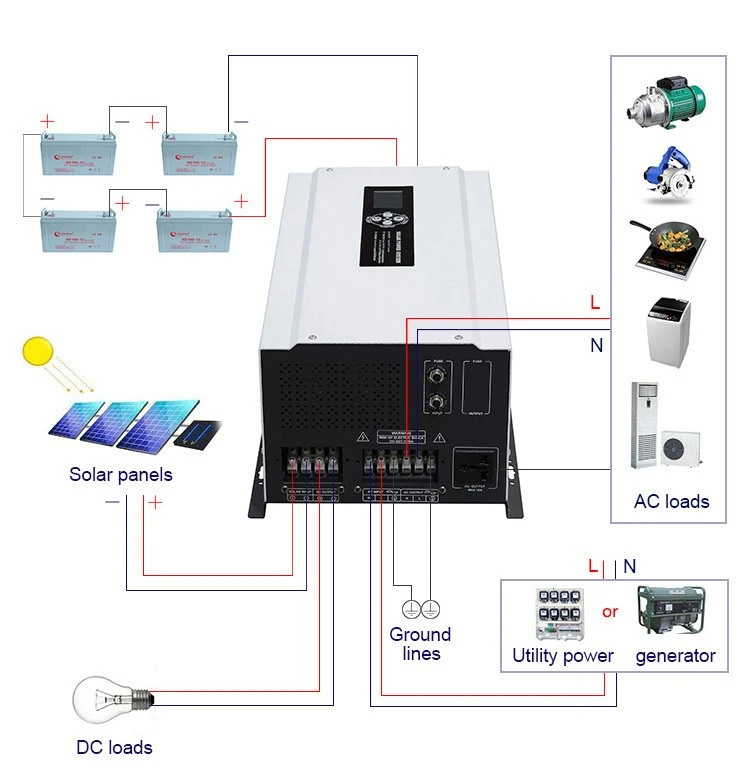

Inversor para generación de unidades de paneles solares de 5kw,

Descripción de la generación de unidades de paneles solares de 5kw

En el sistema de generación de energía solar, los componentes de celdas solares (fotovoltaica) y las baterías de almacenamiento de energía generan y almacenan energía para el sistema de suministro de energía, y la caja combinadora de CC y el inversor conectado a la red son los sistemas de control y protección que hacen que la generación de energía de módulos fotovoltaicos controlables y aseguran su funcionamiento normal. . Módulos de células solares (fotovoltaica). También conocida como célula fotovoltaica, es un convertidor de energía para la generación de energía solar fotovoltaica.

El principio es el efecto fotovoltaico, es decir, cuando la luz del sol incide sobre la celda solar, la celda absorbe energía luminosa y genera pares de huecos de electrones fotogenerados; bajo la acción del campo eléctrico incorporado de la celda, los electrones y huecos fotogenerados se separan, y la celda La acumulación de cargas del sexo opuesto se produce en ambos extremos, es decir, se genera un "voltaje fotogenerado". generado; si los electrodos se dibujan en ambos lados del campo eléctrico incorporado y la carga está conectada, la carga tendrá una "corriente fotogenerada" que fluye, obteniendo así una salida de potencia; la energía luminosa del sol directamente en electricidad utilizable. A la misma temperatura, cuanto mayor sea la intensidad de la luz, mayor será el voltaje de circuito abierto y la corriente de cortocircuito del panel solar, y mayor será la potencia de salida máxima. Las celdas solares monolíticas no se pueden usar directamente como fuente de energía, y varias celdas monolíticas deben conectarse en serie o en paralelo y empaquetarse en componentes.

Caja combinadora de CC. Es un dispositivo de cableado que asegura la conexión ordenada y la función de confluencia de los módulos fotovoltaicos. La caja combinadora se compone del cuerpo de la caja, el disyuntor de CC, el fusible de CC, el diodo antirretroceso, el módulo de adquisición de datos, la unidad de protección, la interfaz hombre-máquina y otras partes principales. Se utiliza para reducir la conexión entre el conjunto fotovoltaico y el inversor, optimizar la estructura del sistema y mejorar la confiabilidad y el mantenimiento. Al mismo tiempo que la protección contra rayos de confluencia, también supervisa el estado de funcionamiento de los módulos de celdas solares (fotovoltaica), la corriente, el voltaje, la potencia después de la confluencia, el estado del pararrayos, la recopilación del estado del disyuntor de CC, la salida de contacto de relé y otras funciones, con la velocidad del viento, la temperatura, la interfaz del sensor, como el irradiador, y la interfaz de datos estándar cargan los datos medidos y recopilados en el sistema de monitoreo.

Abra el inversor de red. El inversor es un dispositivo de ajuste de potencia compuesto por dispositivos semiconductores, que se compone de un circuito de refuerzo y un circuito de puente inversor y se utiliza principalmente para convertir corriente continua en corriente alterna. El circuito de refuerzo aumenta el voltaje de CC de la celda solar al voltaje de CC requerido para el control de salida del inversor; el circuito del puente inversor convierte el voltaje de CC aumentado en un voltaje de CA con una frecuencia común equivalente. El inversor se compone principalmente de elementos de conmutación como transistores. Al cambiar regularmente los elementos de conmutación repetidamente, la salida de alimentación de CC se cambia a alimentación de CA. - En general, es necesario utilizar modulación de ancho de pulso de alta frecuencia para reducir el ancho de voltaje cerca de los dos extremos de la onda sinusoidal, ampliar el ancho de voltaje en el centro de la onda sinusoidal y siempre hacer que el elemento de conmutación se mueva en el - dirección a una determinada frecuencia durante el medio ciclo, de modo que un tren de ondas de pulso (onda casi sinusoidal), luego pase la onda de pulso a través de un filtro simple para formar una onda sinusoidal. El inversor conectado a la red no solo tiene la función de conversión de CC a CA, sino que también tiene funciones como operación y apagado automáticos, y control de seguimiento de potencia máxima.
